12UM 640X512 USB Output Compact Sukat Thermal Module

Numero ng modelo

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Thermal module

Sensor ng imahe

Vox uncooled focal plane arrays

Max. Paglutas

640 × 512

Rate ng frame

Nababagay, 6Hz hanggang 30Hz

Agwat ng pixel

12μm

Response Waveber

8μm hanggang 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Lens (focal haba)

9.1mm

15mm

19mm

25mm

F number

F1.0

F1.0

F1.0

F1.0

Ifov

1.3mrad

0.8mrad

0.6mrad

0.48mrad

Larangan ng view (H × V)

48.3 ° × 38.6 °

29.3 ° × 23.4 °

22.8 ° × 18.4 °

17.46 ° × 14.01 °

Min. Nakatuon ang distansya

2m

5m

7m

8m

Pagsukat sa temperatura

Saklaw ng temperatura

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Katumpakan ng temperatura

Max (± 2 ° C, ± 2%) sa nakapaligid na temperatura 25 ° C at temperatura ng object sa itaas 0 ° C

Distansya ng temperatura

(Batay sa 0.65 × 0.65m)

10m (pinakamalayo)

15m (pinakamalayo)

20m (pinakamalayo)

25m (pinakamalayo)

Thermography rule

3 Mga uri ng panuntunan sa pagsukat ng temperatura, 21 mga patakaran (10 puntos, 10 rehiyon, at 1 linya)

Output ng data

16bit na data ng temperatura

Display ng imahe

Pag -aayos ng kaibahan

Oo

Pagsasaayos ng ningning

Oo

Palette

15 Palettes ng Kulay na nababagay, default na puting mainit

FFC (flat field correction) mode

Auto, manu -manong, panlabas na pagwawasto

DDE

Oo

Pangkalahatan

Interface ng hardware

USB2.0 FPC

Kapangyarihan

DC 5V ± 5%

Pagkonsumo ng kuryente

≤0.55W

≤0.55W

≤0.55W

≤0.65W

Vibration & Shock

Vibration: sinusoidal vibration, 20 m/s ², 3 - axis

Pagkabigla: kalahating sine wave, 30 g/11 ms, 3 - axis 6 - paraan

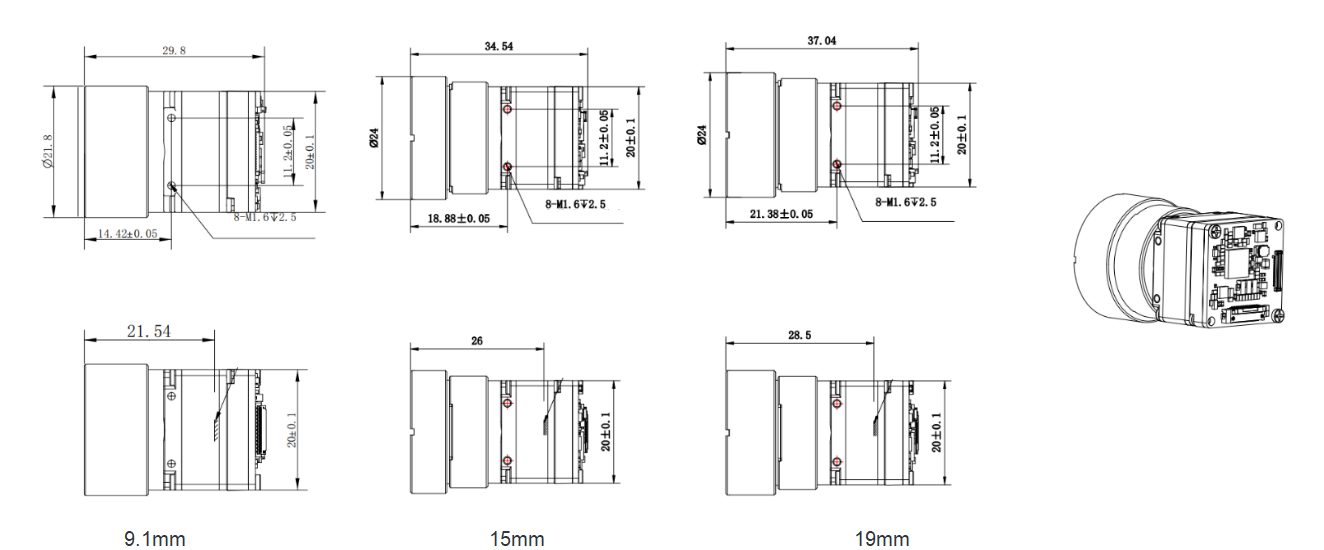

Dimensyon (mm)

29.8*20*20mm

34.54*20*20mm

37.04*20*20mm

39.29*20*20mm

Timbang

≤22g

≤28g

≤32g

≤33g

Temperatura ng pagtatrabaho

- 40 ° C ~ 70 ° C.
